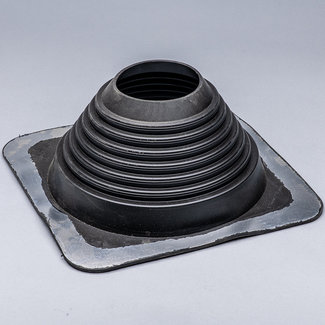

Flexibele dakdoorvoer voor buizen met een buitendiameter van 102 tot 178 mm, zoals ventilatiekanalen van 125 of 160 mm. Voor stalen dakpanplaten, sandwichpanelen en andere profielplaten. Lees meer.
Deze dakdoorvoer past om buizen met een buitendiameter van 102 tot 178 mm. Het is de kleinste maat in ons assortiment, bedoeld voor bijvoorbeeld een rioolontluchting van 110 mm of een ventilatie- of afzuigkanaal van 125, 150 of 160 mm dat door een dak van profielplaten gaat.
De doorvoer is gemaakt voor geprofileerde dakplaten, zoals stalen dakpanplaten, sandwichpanelen en trapeziumplaten. Je kunt hem ook gebruiken om een buis door een wand of gevel van platen te voeren. Voor een dak met losse dakpannen of een plat dak met bitumen of EPDM is deze doorvoer niet bedoeld.
Meet de buitendiameter van de buis op de plek waar hij door het dak gaat, inclusief een eventuele isolatie of dubbele wand. Ligt die tussen 102 en 178 mm, dan past deze doorvoer. Zit je buis tussen 127 en 178 mm, dan past ook de dakdoorvoer 127-228 mm. Is de buis dikker dan 178 mm, kies dan die maat of de dakdoorvoer 178-330 mm.
De manchet is bestand tegen piektemperaturen van -55 tot +135 °C en continu tot 100 °C. Voer je een rookkanaal door het dak, zorg dan dat de buiswand ter hoogte van de doorvoer binnen die grens blijft, bijvoorbeeld met een geïsoleerd of dubbelwandig kanaal.
Snijd de top van de manchet ruim kleiner af dan de buitendiameter van de buis, schuif de doorvoer erover en buig de aluminium rand in het profiel van de plaat. Zet de voet vast met kit en profielplaatschroeven. Een uitgebreid stappenplan en antwoorden op veelgestelde vragen vind je op onze pagina over dakdoorvoeren.
